Reparando la Davis Vantage Vue

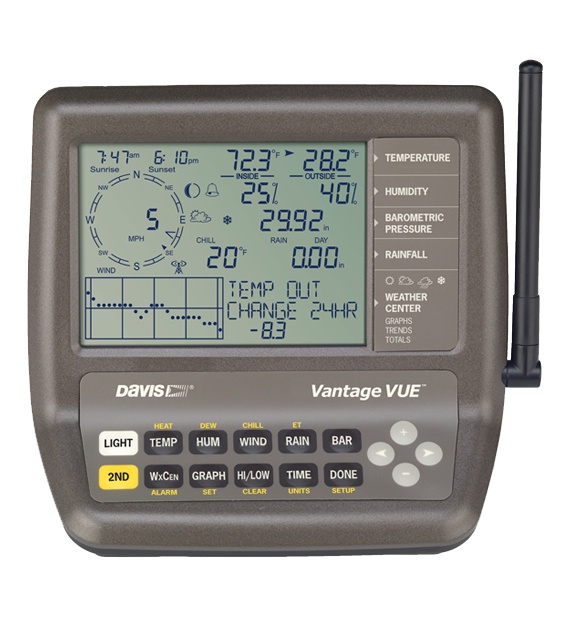

Espero que este post sea útil para los que tengan una avería igual a la que tuve yo. Se trata de un fallo en la pantalla de la estación meteorológica Davis Vantage Vue, un modelo muy popular entre los aficionados.vue

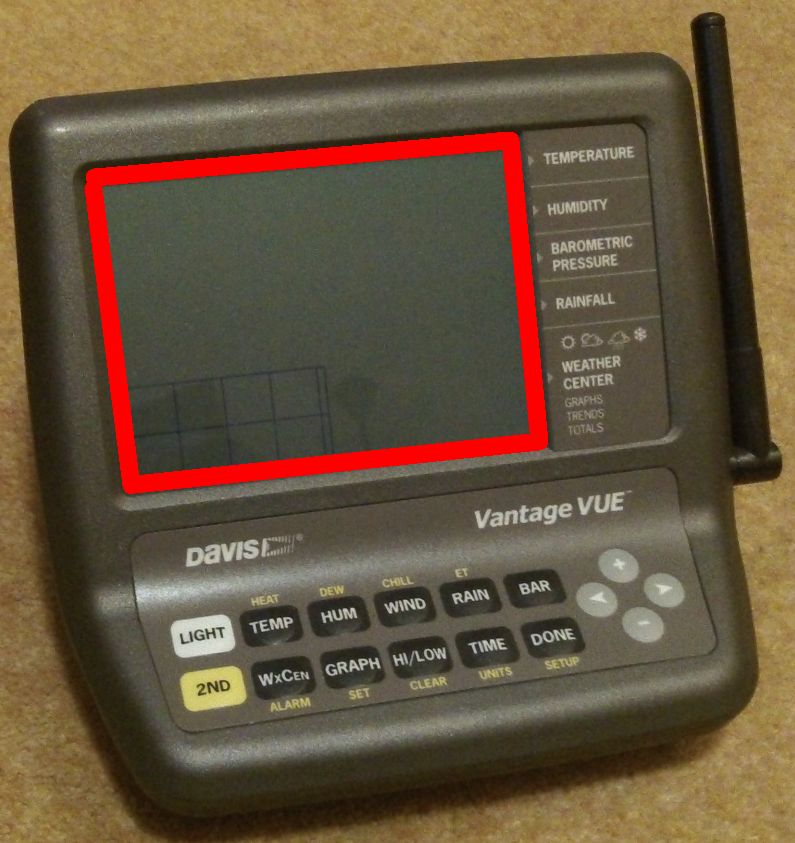

Un buen día, la pantalla de la consola se quedó en blanco y no mostraba ningún valor.

Screen_Failure

Sin embargo el teclado seguía respondiendo, por lo que lo más probable era un fallo en la propia pantalla. Para comprobar si llegaba tensión a la pantalla, se desmontó la estación extrayendo los tornillos que se muestran con flechas en la fotografía siguiente:

Vantage_Vue_03

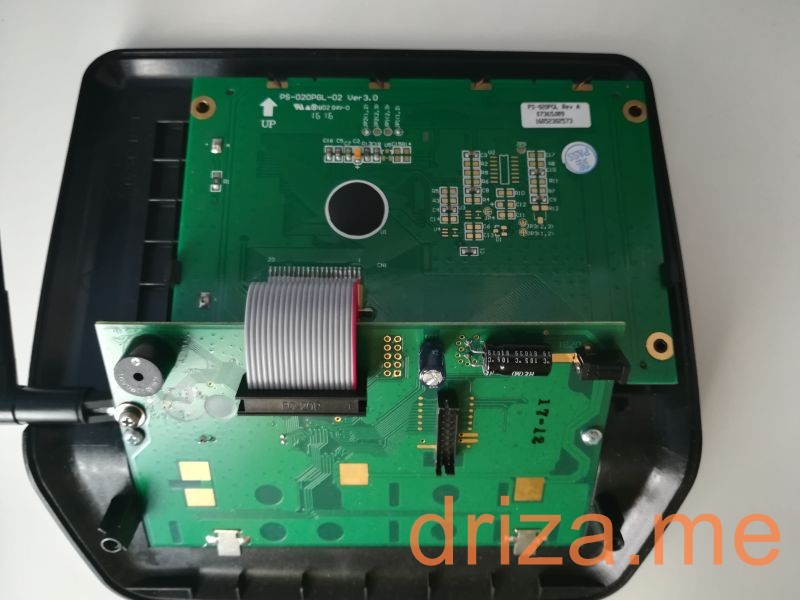

La consola tiene dos placas de circuito, una es la correspondiente al teclado y otra con la pantalla, unidas por un cable plano que acaba en un conector, como se ve a continuación:

Vantage_Vue_Inside

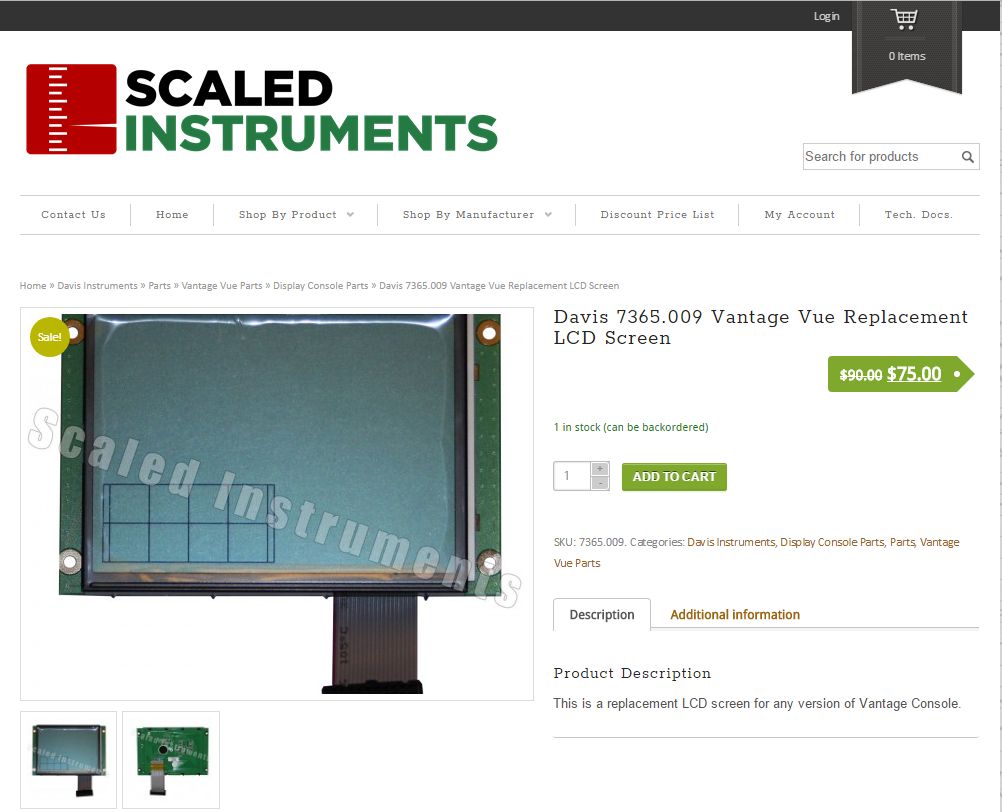

Se comprobó que seguía llegando corriente por lo que el fallo probablemente estaba en la placa de la pantalla. Buscando por internet, encontré un sitio que vendía recambios de estaciones Davis desde USA llamado Scaled Instruments, así que pedí la placa tal y como se anunciaba en su web.

Screen_Scaled_I

Con la opción de portes más económica posible, tardó en llegar 8 días. Al abrir el paquete te encuentras con la placa que contiene la pantalla con su electrónica y el conector para enchufarlo a la placa del teclado.

Ahora es tan sencillo como retirar la pantalla estropeada y sustituirla por la nueva. Suelta con cuidado el conector y libera la placa presionando las pestañas que la mantienen sujeta como se ve en la foto.

Vantage_Vue_04

Ahora coloca la nueva placa teniendo cuidado que encaje bien en los orificios que tiene la carcasa y que quede bien sujeta por las pestañas de plástico de los bordes.

Vantage_Vue_06

Enchufa el conector en la placa del teclado como se ve en el rectángulo rojo de la foto anterior y ya está reparada. Aplica alimentación a la consola para ver que todo ha ido bien, y una vez comprobado que la pantalla funciona normalmente, vuelve a montar la tapa de la consola apretando los tornillos que extrajimos al principio para abrirla.

Ahora toca configurarla de nuevo siguiendo el manual de instrucciones y ya está lista!


Importante: No se debe olvidar que manipular cualquier aparato anula la garantía del fabricante. Cada persona decide bajo su única responsabilidad el reparar por sus propios medios o bien acudir a un servicio técnico oficial. El autor de este post declina cualquier responsabilidad, sea corporal, económica o material por el uso que se haga de la información que contiene.
